Aufnahmetyp, maschinenseitig: ~DIN 6535-HB
Ø-Toleranz: e8
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 3
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 12
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 19987 Rozsah priemeru:
3,000 - 20,000 mm

Ak sa chcete pozrieť na ceny, prihláste sa, prosím. Noví zákazníci si môžu vytvoriť používateľský účet TU alebo môžu pridať požadované produkty do nákupného košíka a následne odoslať žiadosť o cenovú ponuku.

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: e8
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 3
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 12
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 19982 Rozsah priemeru:
2,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: e8
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 3
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 12
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 19983 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: h8
Norm: Werksnorm
Oberfläche: TiAlN
Schneidrichtung: rechts
Typ: N
Schneidstoff: VHM
Schneidenzahl: 3
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 90
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 12
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 19963 Rozsah priemeru:
2,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: ± 0,02
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: H
Schneidstoff: PKD
Schneidenzahl: 3
Form: AX
Spiralwinkel (Spanwinkel): 4
Pikto Anschnitt: R005
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel:
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: mit
Pikto Kopieren: kopieren

Art. č.: 5495 Rozsah priemeru:
14,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: Zylinderschaft
Ø-Toleranz: ± 0,02
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: H
Schneidstoff: PKD
Schneidenzahl: 3
Form: AX
Spiralwinkel (Spanwinkel): 4
Pikto Anschnitt: R005
Pikto Helix: helix
Pikto Länge: mittellang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel:
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: mit
Pikto Kopieren: kopieren

Art. č.: 5496 Rozsah priemeru:
14,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 1835-B
Ø-Toleranz: e8/h10
Norm: DIN 327
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: M42
Schneidenzahl: 3
Form: D
Spiralwinkel (Spanwinkel): 30
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: kurz
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 11
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3458 Rozsah priemeru:
2,800 - 30,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 1835-B
Ø-Toleranz: e8/h10
Norm: DIN 327
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: M42
Schneidenzahl: 3
Form: D
Spiralwinkel (Spanwinkel): 30
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: kurz
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 11
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3651 Rozsah priemeru:
2,800 - 30,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 1835-B
Ø-Toleranz: e8/h10
Norm: DIN 844K
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: M42
Schneidenzahl: 3
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 11
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3459 Rozsah priemeru:
2,800 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 1835-B
Ø-Toleranz: e8/h10
Norm: DIN 844K
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: M42
Schneidenzahl: 3
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 11
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3664 Rozsah priemeru:
2,800 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 1835-B
Ø-Toleranz: h10
Norm: DIN 844L
Oberfläche: blank
Schneidrichtung: rechts
Typ: N
Schneidstoff: M42
Schneidenzahl: 3
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: mittellang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 11
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3460 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 1835-B
Ø-Toleranz: h10
Norm: DIN 844L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: N
Schneidstoff: M42
Schneidenzahl: 3
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: mittellang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 11
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3836 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: e8
Norm: DIN 6527K
Oberfläche: blank
Schneidrichtung: rechts
Typ: W
Schneidstoff: VHM
Schneidenzahl: 2
Form: B
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: kurz
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 25
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 5542 Rozsah priemeru:
3,000 - 20,000 mm

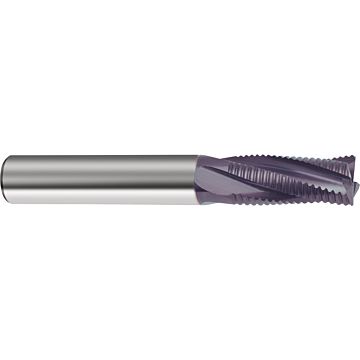

Drážkovacie frézy (s jemným ozubením)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: HRf
Schneidstoff: VHM
Schneidenzahl: 3-4
Form: B
Spiralwinkel (Spanwinkel): 20
Pikto Anschnitt: 45
Pikto Helix: helix
Pikto Länge: kurz
Pikto Rampen: rampen
Pikto Rückspanwinkel: -3
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 19964 Rozsah priemeru:
4,000 - 20,000 mm

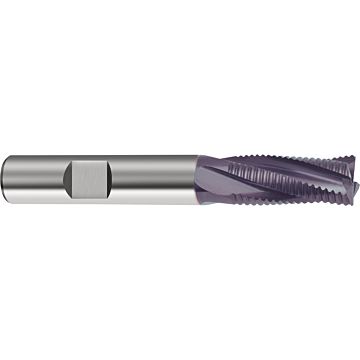

Drážkovacie frézy (s jemným ozubením)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: HRf
Schneidstoff: VHM
Schneidenzahl: 3-4
Form: B
Spiralwinkel (Spanwinkel): 20
Pikto Anschnitt: 45
Pikto Helix: helix
Pikto Länge: kurz
Pikto Rampen: rampen
Pikto Rückspanwinkel: -3
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 19965 Rozsah priemeru:
4,000 - 20,000 mm

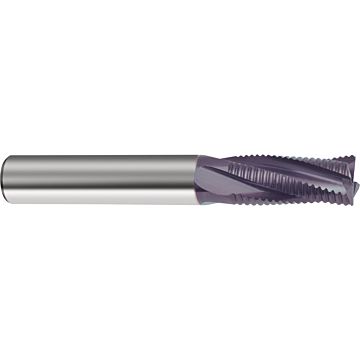

Drážkovacie frézy (s jemným ozubením)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: HRf
Schneidstoff: VHM
Schneidenzahl: 3-5
Form: B
Spiralwinkel (Spanwinkel): 20
Pikto Anschnitt: 45
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: -3
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 19966 Rozsah priemeru:
5,000 - 25,000 mm

Drážkovacie frézy (s jemným ozubením)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: HRf
Schneidstoff: VHM
Schneidenzahl: 3-5
Form: B
Spiralwinkel (Spanwinkel): 20
Pikto Anschnitt: 45
Pikto Helix: helix
Pikto Länge: lang
Pikto Rampen: rampen
Pikto Rückspanwinkel: -3
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 19967 Rozsah priemeru:
5,000 - 25,000 mm

Drážkovacie frézy GA 200 A (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: W
Schneidstoff: VHM
Schneidenzahl: 3
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: R002
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 15
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: mit
Pikto Kopieren: kopieren

Art. č.: 3367 Rozsah priemeru:
6,000 - 25,000 mm

Drážkovacie frézy GA 200 A (3 rezné hrany)

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: W
Schneidstoff: VHM
Schneidenzahl: 3
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: R002
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: extralang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 15
Pikto Schlichten: schlichten
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne
Pikto Kopieren: kopieren

Art. č.: 3177 Rozsah priemeru:
6,350 - 19,050 mm

Drážkovacie frézy GH 100 U (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527K
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 3
Form: A
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: kurz
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 7
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 5505 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy GH 100 U (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 3
Form: A
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 7
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 5506 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy GH 100 U (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 3
Form: B
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 7
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 5546 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy GH 100 U (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527K
Oberfläche: blank
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 3
Form: A
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: kurz
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 7
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3193 Rozsah priemeru:
3,000 - 20,000 mm

Drážkovacie frézy GH 100 U (3 rezné hrany)

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527K
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 3
Form: A
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: kurz
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 7
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3540 Rozsah priemeru:
2,000 - 20,000 mm

Strana
z
Strana 28

Fräser

Das Fräsen zählt zu den vielseitigsten Fertigungsverfahren (Zerpannungverfahren) in der Metallbearbeitung und wird etwa im Formenbau, im Bereich Automotive, der Medizintechnik und im Maschinenbau angewandt. Ein Schaftfräser besteht aus einem Schaft und einer oder mehreren geometrisch bestimmten Schneiden. Die Werkzeuge werden zur Zerspanung eingesetzt, sie bearbeiten also ein Werkstück, indem sie Material in Form von Spänen abtragen. Fräswerkzeuge können aber nicht nur zum Fräsen, sondern auch zum Eintauchen eingesetzt werden. Dabei taucht der Fräser wie ein Bohrer oder in einer Rampe bzw. Helix-Bewegung in die Materialien ein.

Bei der Metallbearbeitung unterscheidet man Schaftfräser und Trägerwerkzeuge. Trägerwerkzeuge sind Fräsköpfe mit austauschbaren Wendeschneidplatten. Beim Schaftfräser bestehen die Schneiden und der Schaft aus einem Stück. Im Bereich der Schaftfräser bietet Gühring verschiedene Produkte wie Schrupp- und Schlichtfräser sowie Kopierfräser an. Beim Schruppen wird durch eine hohe Zustellbreite und -tiefe viel Material in möglichst kurzer Zeit abgetragen. Das Schlichten schließt oft an das Schruppen an, mit dem Ziel, die Oberflächengüte sowie Maß- und Formgenauigkeit zu verbessern. Der Schlichtfräser trägt dabei meist geringere Materialmengen vom Werkstück ab.

Fräswerkzeuge Übersicht

Walzenfräser:

Walzenfräser, auch Walzenstirnfräser genannt, werden über die Bohrung auf einen Aufnahmedorn gespannt und überwiegend am Umfang zum Fräseinsatz gebracht. Eine besondere Form der Walzenfräser ist die Kategorie der Verzahnungsfräser: Damit lassen sich Verzahnungen aller Art herstellen.

Nutfräser:

Mit einem Nutfräser werden Nuten und Aussparungen in ein Werkstück eingebracht. Über Nuten können Bauteile miteinander verbunden werden.

Radiusfräser:

Radiusfräser kommen beim Kopierfräsen zum Einsatz. Mit diesen Werkzeugen lassen sich komplexe Formen bearbeiten.

Planfräser:

Planfräser dienen zum Fräsen ebener Oberflächen, meist mit einem Einstellwinkel von 45°.

Gewindefräser:

Mit Gewindefräsern werden maßhaltige Innen- und Außengewinde hergestellt.

Senkfräser:

Diese kegelförmigen Fräser ermöglichen die Herstellung von Senkungen, zum Beispiel für Schraubenköpfe mit unterschiedlichen Winkeln.

Fasenfräser:

Mit einem Fasenfräser können Kanten an Werkstücken gebrochen werden.
