Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: extralang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3691 Rozsah priemeru:
6,000 - 25,000 mm

Ak sa chcete pozrieť na ceny, prihláste sa, prosím. Noví zákazníci si môžu vytvoriť používateľský účet TU alebo môžu pridať požadované produkty do nákupného košíka a následne odoslať žiadosť o cenovú ponuku.

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: extralang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3313 Rozsah priemeru:
6,000 - 25,000 mm

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: extralang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3693 Rozsah priemeru:
4,000 - 32,000 mm

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3178 Rozsah priemeru:
6,350 - 25,400 mm

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3179 Rozsah priemeru:
6,350 - 25,400 mm

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: blank
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: extralang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3180 Rozsah priemeru:
6,350 - 19,050 mm

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: extralang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren

Art. č.: 3181 Rozsah priemeru:
6,350 - 19,050 mm

Viaczubé stopkové frézy GH 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: Raptor
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6
Härte: ≤ 55
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: R002
Pikto Länge: lang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne
Produkt-Logo: GTC
Pikto Kopieren: kopieren

Art. č.: 6969 Rozsah priemeru:
6,000 - 20,000 mm

Viaczubé stopkové frézy s uhlovým polomerom GH 100 U

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: R002
Pikto Länge: lang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: ohne_bohren
Pikto Kopieren: kopieren

Art. č.: 3091 Rozsah priemeru:
6,350 - 19,050 mm

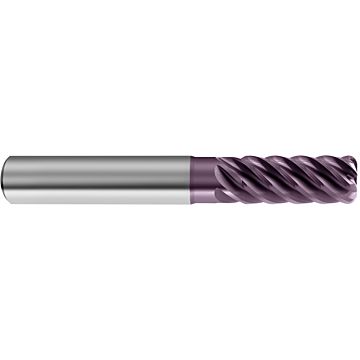

Viaczubé stopkové frézy s uhlovým polomerom GH 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f9
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 6+
Form: A
Härte: ≤ 55
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: R002
Pikto Länge: lang
Pikto Rückspanwinkel: 7
Pikto Schlichten: schlichten
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne
Produkt-Logo: GTC
Pikto Kopieren: kopieren

Art. č.: 3563 Rozsah priemeru:
3,000 - 20,000 mm

Vysoko výkonné hrubovacie frézy RS 100

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 5-6
Form: A
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 4
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 3889 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 5-6
Form: B
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 4
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 3890 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 5-6
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 4
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 3098 Rozsah priemeru:
6,350 - 25,400 mm

Vysoko výkonné hrubovacie frézy RS 100

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 5-6
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 4
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 6889 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 5-6
Form: B
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 45
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 4
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: ohne

Art. č.: 6890 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 4-5
Form: A
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3887 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 4-5
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3888 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100 U

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 4-5
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 3097 Rozsah priemeru:
6,350 - 25,400 mm

Vysoko výkonné hrubovacie frézy RS 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 4-5
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 6887 Rozsah priemeru:
6,000 - 25,000 mm

Vysoko výkonné hrubovacie frézy RS 100 U

Aufnahmetyp, maschinenseitig: DIN 6535-HB
Ø-Toleranz: h10
Norm: DIN 6527L
Oberfläche: FIRE
Schneidrichtung: rechts
Typ: NF
Schneidstoff: VHM
Schneidenzahl: 4-5
Form: B
Spiralwinkel (Spanwinkel): 30
Pikto Anschnitt: 45
Pikto Bohren: bohren
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: 9
Pikto Schruppen: schruppen
Pikto Zustellung: mit_bohren
Innenkühlung: ohne

Art. č.: 6888 Rozsah priemeru:
6,000 - 25,000 mm

Vysokoposuvová fréza G-Mold 65 HF

Aufnahmetyp, maschinenseitig: ~DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: Perrox/Signum
Schneidrichtung: rechts
Typ: H
Schneidstoff: VHM
Schneidenzahl: 4
Härte: ≤ 65
Spiralwinkel (Spanwinkel): 30
Pikto Helix: helix
Pikto Länge: mittellang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: -7
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: mit
Pikto Kopieren: kopieren

Art. č.: 6814 Rozsah priemeru:
1,000 - 16,000 mm

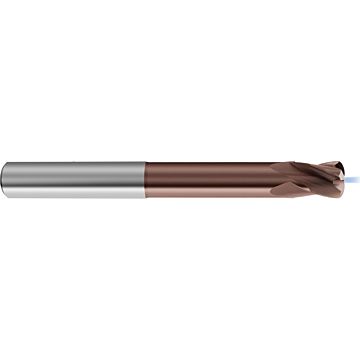

Vysokoposuvová fréza G-Mold 65 HF

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: Perrox/Signum
Schneidrichtung: rechts
Typ: H
Schneidstoff: VHM
Schneidenzahl: 4
Härte: ≤ 65
Spiralwinkel (Spanwinkel): 30
Pikto Helix: helix
Pikto Länge: extralang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: -7
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: mit
Pikto Kopieren: kopieren

Art. č.: 6831 Rozsah priemeru:
1,000 - 16,000 mm

Vysokoposuvová fréza G-Mold 65 HF

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: h10
Norm: Werksnorm
Oberfläche: Perrox/Signum
Schneidrichtung: rechts
Typ: H
Schneidstoff: VHM
Stempel: NEU
Schneidenzahl: 4
Härte: ≤ 65
Spiralwinkel (Spanwinkel): 30
Pikto Helix: helix
Pikto Länge: lang
Pikto Nuten: nuten
Pikto Rampen: rampen
Pikto Rückspanwinkel: -7
Pikto Schruppen: schruppen
Pikto Zustellung: ohne_bohren
Innenkühlung: mit
Pikto Kopieren: kopieren

Art. č.: 6830 Rozsah priemeru:
1,000 - 16,000 mm

Vysokopresná dokončovacia fréza G-Mold µ 48 F

Aufnahmetyp, maschinenseitig: DIN 6535-HA
Ø-Toleranz: f8
Norm: Werksnorm
Oberfläche: Perrox
Schneidrichtung: rechts
Typ: NH
Schneidstoff: VHM
Schneidenzahl: 4-6
Härte: ≤ 48
Spiralwinkel (Spanwinkel): 40
Pikto Anschnitt: 45
Pikto Länge: lang
Pikto Rückspanwinkel: 12
Pikto Schlichten: schlichten
Innenkühlung: ohne
Pikto Zustellung: seitlich

Art. č.: 6825 Rozsah priemeru:
3,000 - 20,000 mm

Strana
z
Strana 28

Fräser

Das Fräsen zählt zu den vielseitigsten Fertigungsverfahren (Zerpannungverfahren) in der Metallbearbeitung und wird etwa im Formenbau, im Bereich Automotive, der Medizintechnik und im Maschinenbau angewandt. Ein Schaftfräser besteht aus einem Schaft und einer oder mehreren geometrisch bestimmten Schneiden. Die Werkzeuge werden zur Zerspanung eingesetzt, sie bearbeiten also ein Werkstück, indem sie Material in Form von Spänen abtragen. Fräswerkzeuge können aber nicht nur zum Fräsen, sondern auch zum Eintauchen eingesetzt werden. Dabei taucht der Fräser wie ein Bohrer oder in einer Rampe bzw. Helix-Bewegung in die Materialien ein.

Bei der Metallbearbeitung unterscheidet man Schaftfräser und Trägerwerkzeuge. Trägerwerkzeuge sind Fräsköpfe mit austauschbaren Wendeschneidplatten. Beim Schaftfräser bestehen die Schneiden und der Schaft aus einem Stück. Im Bereich der Schaftfräser bietet Gühring verschiedene Produkte wie Schrupp- und Schlichtfräser sowie Kopierfräser an. Beim Schruppen wird durch eine hohe Zustellbreite und -tiefe viel Material in möglichst kurzer Zeit abgetragen. Das Schlichten schließt oft an das Schruppen an, mit dem Ziel, die Oberflächengüte sowie Maß- und Formgenauigkeit zu verbessern. Der Schlichtfräser trägt dabei meist geringere Materialmengen vom Werkstück ab.

Fräswerkzeuge Übersicht

Walzenfräser:

Walzenfräser, auch Walzenstirnfräser genannt, werden über die Bohrung auf einen Aufnahmedorn gespannt und überwiegend am Umfang zum Fräseinsatz gebracht. Eine besondere Form der Walzenfräser ist die Kategorie der Verzahnungsfräser: Damit lassen sich Verzahnungen aller Art herstellen.

Nutfräser:

Mit einem Nutfräser werden Nuten und Aussparungen in ein Werkstück eingebracht. Über Nuten können Bauteile miteinander verbunden werden.

Radiusfräser:

Radiusfräser kommen beim Kopierfräsen zum Einsatz. Mit diesen Werkzeugen lassen sich komplexe Formen bearbeiten.

Planfräser:

Planfräser dienen zum Fräsen ebener Oberflächen, meist mit einem Einstellwinkel von 45°.

Gewindefräser:

Mit Gewindefräsern werden maßhaltige Innen- und Außengewinde hergestellt.

Senkfräser:

Diese kegelförmigen Fräser ermöglichen die Herstellung von Senkungen, zum Beispiel für Schraubenköpfe mit unterschiedlichen Winkeln.

Fasenfräser:

Mit einem Fasenfräser können Kanten an Werkstücken gebrochen werden.
